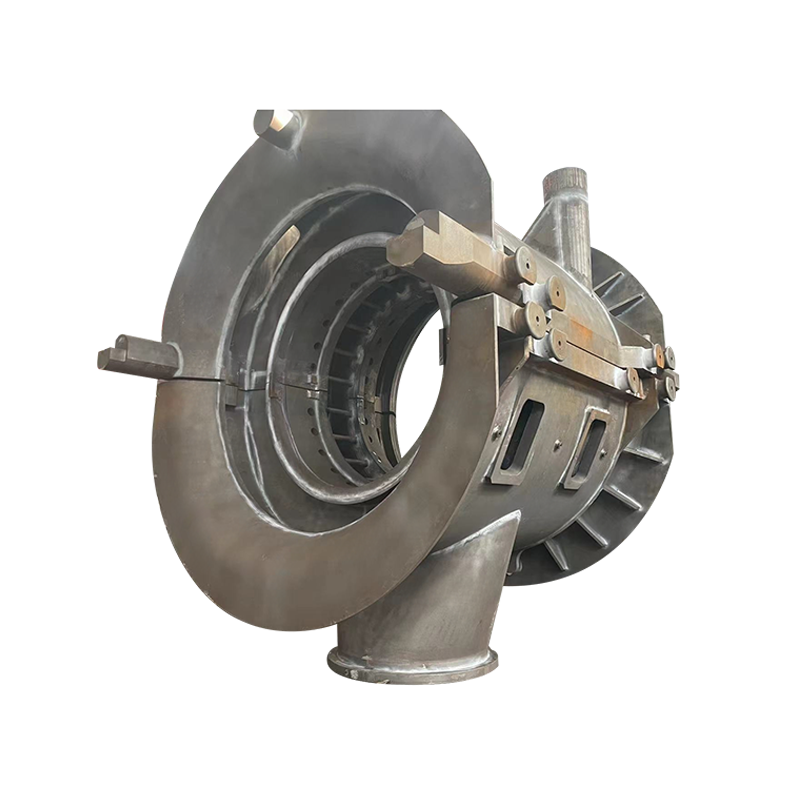

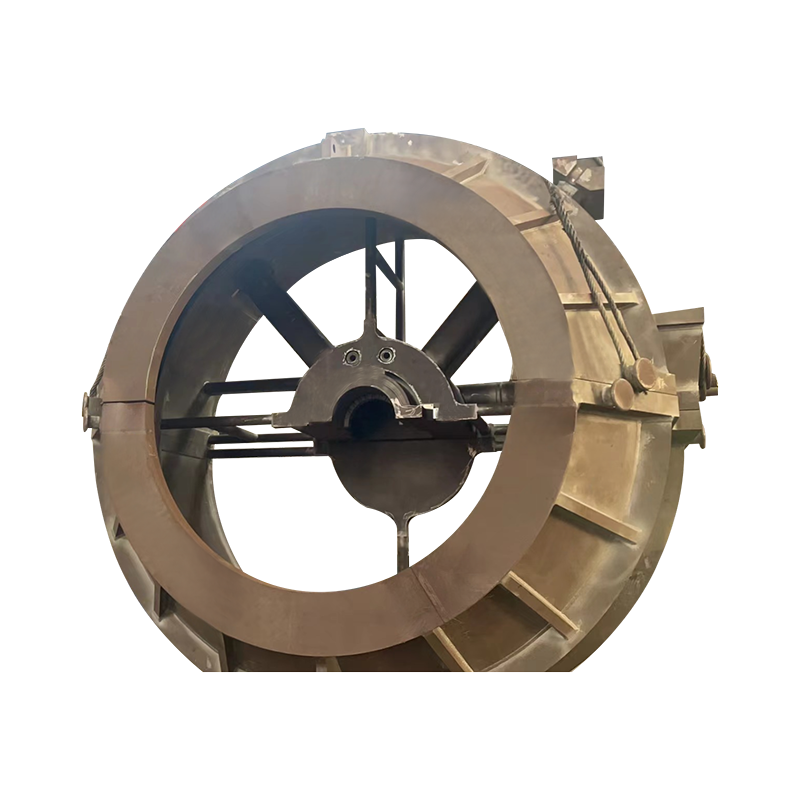

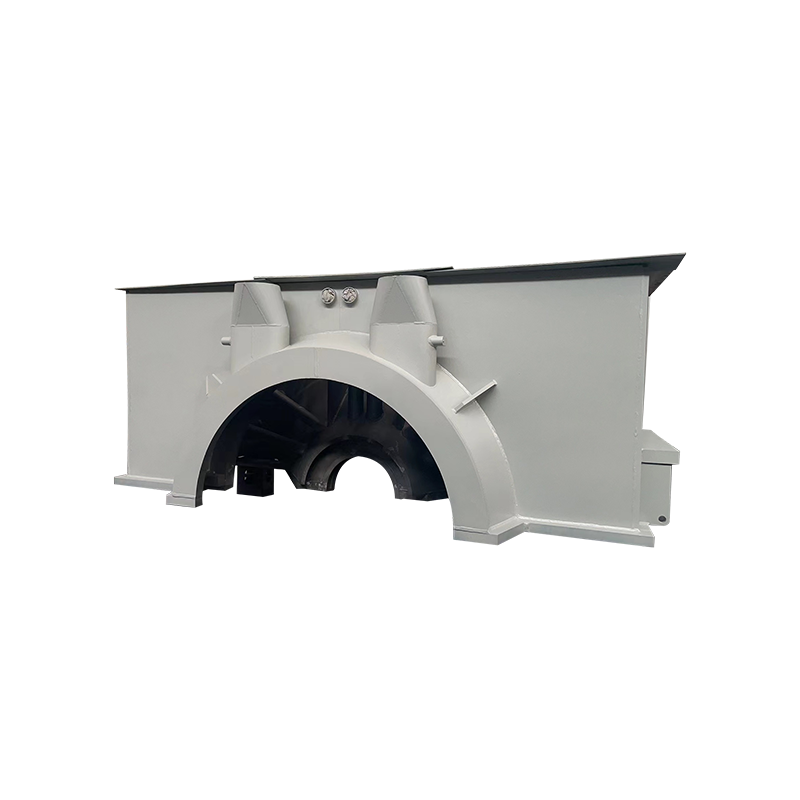

Parti strutturali in acciaio al carbonio per cilindro di turbina a vapore

Le parti strutturali in acciaio al carbonio per i cilindri delle turbine a vapore sono parti fondamentali che svolgono le principali funzioni di carico e supporto strutturale nelle turbine a vapore. Sono realizzati principalmente in acciaio al carbonio. Grazie al ragionevole rapporto di contenuto di carbonio (solitamente il contenuto di carbonio è compreso tra 0,1% e 0,45%) e agli elementi di lega, hanno una buona resistenza, tenacità e prestazioni di lavorazione. La progettazione strutturale di tali componenti deve adattarsi alle complesse condizioni di lavoro dei cilindri delle turbine a vapore. Le forme comuni includono gusci dei cilindri, flange, sezioni di connessione bullonate, ecc. La superficie è spesso lavorata con precisione per garantire la planarità e la finitura della superficie di tenuta per evitare perdite di vapore.

Durante il funzionamento delle turbine a vapore, le parti strutturali in acciaio al carbonio per i cilindri delle turbine a vapore devono resistere a molteplici test di alta temperatura, alta pressione e carichi alternati, quindi la resistenza allo scorrimento viscoso, la resistenza all'ossidazione e la resistenza alla fatica del materiale sono estremamente elevate. Ad esempio, i componenti del cilindro a bassa pressione devono resistere alla corrosione in un ambiente con vapore umido e spesso viene utilizzato acciaio al carbonio contenente elementi come manganese e silicio; mentre la flangia di collegamento del cilindro ad alta pressione deve ottimizzare il contenuto di carbonio e il processo di trattamento termico (come normalizzazione e rinvenimento) per migliorare la resistenza allo snervamento e la resistenza alla frattura.

Durante il processo di produzione, le parti strutturali in acciaio al carbonio devono essere sottoposte a molteplici processi come pezzi grezzi di fusione o forgiatura, lavorazione meccanica, test non distruttivi (come test a ultrasuoni, test con particelle magnetiche) e trattamento superficiale per garantire che non vi siano difetti come pori e crepe all'interno dei componenti. La sua precisione di assemblaggio influisce direttamente sull'efficienza e sulla sicurezza della turbina a vapore. Ad esempio, l'errore di planarità della faccia centrale del cilindro deve essere controllato entro 0,05 mm e la deviazione di concentricità del foro del bullone della flangia non deve superare 0,1 mm. Essendo un componente importante dell'involucro della turbina, le parti strutturali in acciaio al carbonio non solo forniscono il supporto di installazione per rotori interni, partizioni e altri componenti, ma garantiscono anche la tenuta e la guida del flusso del canale di flusso del vapore attraverso una progettazione strutturale ragionevole. Sono componenti fondamentali per garantire il funzionamento stabile della turbina a vapore.
