Attrezzature generali Componenti della struttura in acciaio | Tipi, materiali e applicazioni

Nella produzione industriale e nell’ingegneria pesante, componente della struttura in acciaio per attrezzature generali fungono da spina dorsale di macchinari, linee di produzione e infrastrutture della struttura. Queste parti in acciaio ingegnerizzato sono realizzate appositamente per supportare, stabilizzare e racchiudere apparecchiature industriali in un'ampia gamma di ambienti operativi. Comprendere i tipi, i materiali e gli standard di produzione alla base di questi componenti è essenziale per gli ingegneri degli approvvigionamenti, i responsabili degli impianti e gli sviluppatori di progetti che necessitano di prestazioni affidabili a lungo termine dai loro sistemi di apparecchiature.

Cosa sono i componenti della struttura in acciaio delle attrezzature generali?

I componenti della struttura in acciaio per apparecchiature generali si riferiscono a parti e assiemi fabbricati in acciaio progettati per fornire supporto strutturale, recinzione o trasferimento di carico per macchine e sistemi industriali. A differenza dell'acciaio strutturale standard per l'edilizia, progettato principalmente per carichi architettonici, i componenti della struttura in acciaio delle apparecchiature sono adattati alle esigenze specifiche di peso, vibrazione, temperatura e funzionamento dei macchinari che servono.

Questi componenti si collegano tra loro per formare strutture rigide e portanti che mantengono stabile l'attrezzatura durante il funzionamento continuo. Appaiono negli impianti di produzione di energia, negli impianti di produzione, nelle unità di trattamento chimico, nelle operazioni minerarie e nelle infrastrutture logistiche, essenzialmente ovunque in cui le attrezzature pesanti debbano funzionare in modo sicuro e coerente per lunghi periodi.

La distinzione è importante nell'approvvigionamento: i componenti della struttura in acciaio delle apparecchiature spesso richiedono tolleranze dimensionali più strette, un trattamento superficiale più rigoroso e compatibilità con le interfacce di montaggio specifiche della macchina, rispetto all'acciaio da costruzione generale.

Tipi chiave di componenti di strutture in acciaio per apparecchiature industriali

Strutture di supporto e telai di attrezzature

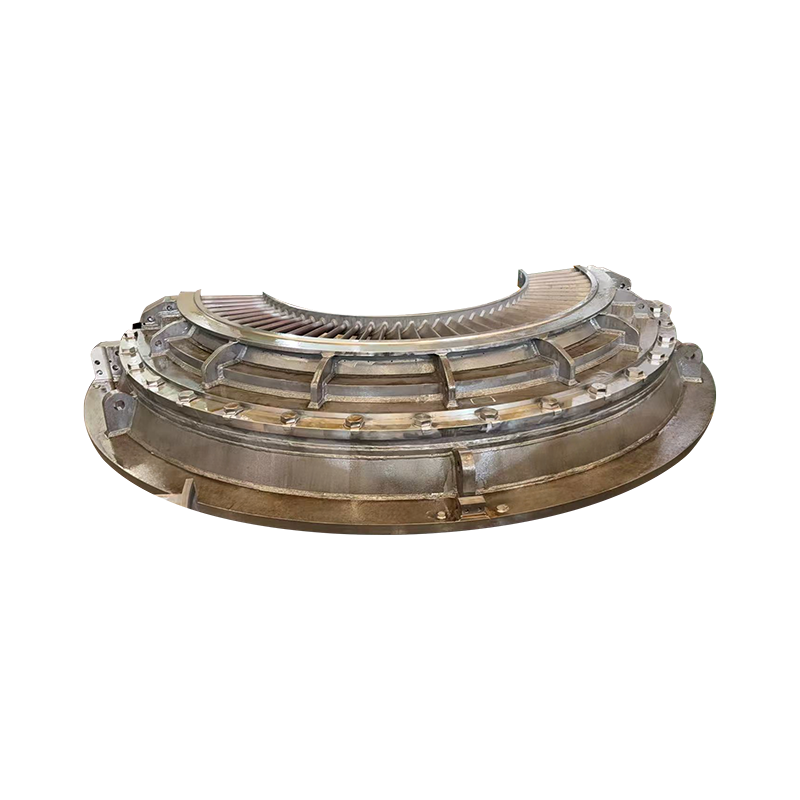

Le strutture di supporto sono la categoria più fondamentale. Sono progettati per sostenere e stabilizzare macchinari pesanti: turbine, sistemi di trasporto, grandi presse meccaniche e generatori. Queste strutture assumono la forma di colonne, travi e telai integrati, dimensionati e configurati in base al peso e all'ingombro delle apparecchiature sovrastanti. Negli impianti di produzione e nelle centrali elettriche, le strutture di supporto sono spesso progettate come gruppi autonomi che possono essere installati, allineati e imbullonati a una fondazione in cemento senza richiedere la saldatura sul campo.

Cornici e alloggiamenti

I telai e gli alloggiamenti forniscono sia la custodia strutturale che l'interfaccia meccanica per le apparecchiature sensibili. Proteggono i componenti interni da polvere, urti, umidità e vibrazioni operative fornendo allo stesso tempo superfici di montaggio precise per elementi rotanti o alternativi. Queste strutture sono comuni nell'industria dell'assemblaggio automobilistico, nelle apparecchiature di supporto a terra aerospaziale e negli involucri di quadri elettrici. I materiali sono selezionati per la resistenza alla corrosione: acciaio dolce, acciaio inossidabile e acciaio zincato sono scelte tipiche a seconda dell'ambiente operativo.

Telai per attrezzature pesanti

Per gru, escavatori, presse e pompe per carichi pesanti, i profili strutturali standard non sono sufficienti. I telai delle attrezzature pesanti sono progettati in acciaio legato ad alta resistenza o acciaio al carbonio strutturale per gestire carichi dinamici estremi mantenendo la stabilità dimensionale per anni di funzionamento. Questi telai sono progettati con ampi margini di sicurezza e in genere vengono sottoposti a test non distruttivi per verificare l'integrità della saldatura prima della consegna.

Rack per tubi e piattaforme di supporto per apparecchiature

Le rastrelliere per tubi sono strutture strutturali in acciaio che instradano tubazioni, portacavi e condutture tra le apparecchiature e le aree di servizio. Sono fondamentali negli ambienti petrolchimici, delle raffinerie e delle centrali elettriche. Le piattaforme di supporto delle attrezzature – ponti rialzati in acciaio – consentono agli operatori di accedere ai macchinari in sicurezza in altezza, distribuendo al tempo stesso i carichi delle attrezzature su una base strutturale più ampia. Entrambi richiedono un'attenzione particolare alla progettazione dei controventi e delle connessioni per controllare la deflessione sotto carichi statici e dinamici combinati.

Recinzioni e pensiline in acciaio

Le custodie in acciaio proteggono i componenti elettrici sensibili, i pannelli di controllo e la strumentazione dai rischi ambientali. Nelle centrali elettriche, negli impianti di telecomunicazione e nelle installazioni industriali all'aperto, questi rifugi mantengono le condizioni interne entro rigorosi limiti di temperatura, umidità ed esposizione al particolato. La fabbricazione dell'involucro richiede una planarità costante dei pannelli, saldature strette e rivestimenti superficiali compatibili che soddisfino i requisiti di classificazione IP.

Materiali utilizzati nei componenti della struttura in acciaio delle apparecchiature

La selezione dei materiali determina le prestazioni, la durata e il costo totale dei componenti della struttura in acciaio delle apparecchiature. Le tre categorie di materiali più utilizzate sono acciaio al carbonio, acciaio legato e acciaio inossidabile, ciascuna adatta a condizioni ambientali e di carico diverse.

Acciaio al carbonio

L'acciaio al carbonio è il materiale più utilizzato per le strutture delle apparecchiature generali. L’acciaio a basso tenore di carbonio (dolce), con un contenuto di carbonio compreso tra lo 0,04% e lo 0,30% in peso, offre un equilibrio pratico tra saldabilità, formabilità e costo. Viene ampiamente utilizzato in strutture di supporto, piattaforme e pipe rack in cui l'ambiente operativo è controllato e la protezione dalla corrosione viene applicata tramite rivestimento. I gradi comuni includono ASTM A36 e A572, che sono ampiamente riconosciuti dagli standard internazionali sugli appalti.

Acciaio legato

Laddove i carichi sono estremi o le condizioni operative comportano urti e impatti, l'acciaio legato fornisce la resistenza alla trazione e all'impatto richiesta che l'acciaio al carbonio non può eguagliare. L'acciaio legato ad alta resistenza è il materiale standard per i telai delle attrezzature pesanti nel settore edile e minerario, dove integrità strutturale sotto carichi dinamici ripetuti non è negoziabile. L'acciaio strutturale a medio e alto tenore di carbonio, con un contenuto di carbonio compreso tra lo 0,31% e l'1,50% in peso, è appropriato per applicazioni di ingegneria meccanica che richiedono una maggiore durezza.

Acciaio inossidabile e acciaio zincato

Per le apparecchiature che operano in ambienti corrosivi (lavorazione alimentare, installazioni marine, impianti chimici), l'acciaio inossidabile e l'acciaio zincato prolungano significativamente la durata dei componenti. Le finiture zincate forniscono una barriera economicamente vantaggiosa contro la corrosione atmosferica per le strutture esterne, mentre i gradi di acciaio inossidabile offrono resistenza intrinseca agli attacchi chimici negli ambienti di processo.

Processi produttivi: dall'acciaio grezzo al componente finito

La produzione di componenti di strutture in acciaio per apparecchiature di alta qualità segue una sequenza definita di operazioni, ciascuna delle quali contribuisce alla precisione dimensionale, all'integrità strutturale e alle prestazioni della superficie.

• Taglio e profilatura: Le seghe a nastro, i sistemi ad arco plasma e le macchine per il taglio laser riducono le sezioni e le piastre di acciaio grezzo alle dimensioni richieste con uno spreco di materiale minimo. Il taglio controllato da CNC garantisce la coerenza tra i lotti di produzione.
• Formatura e piegatura: Le presse piegatrici e le macchine piegatrici modellano l'acciaio nei profili richiesti (curve a V, curve a U, sezioni curve) con tolleranze adeguate ai requisiti di assemblaggio. Le macchine laminatrici producono forme curve o cilindriche per involucri e alloggiamenti.
• Saldatura e lavorazione: La saldatura ad arco e la saldatura MIG/MAG con protezione a gas uniscono elementi strutturali con saldature a piena penetrazione dove le esigenze di carico lo richiedono. La lavorazione post-saldatura garantisce che le superfici di accoppiamento e i modelli di fori dei bulloni soddisfino le tolleranze specificate.
• Granigliatura e preparazione della superficie: Prima di applicare qualsiasi rivestimento protettivo, la sabbiatura rimuove scaglie di laminazione, ruggine e schizzi di saldatura da tutte le superfici di acciaio. Questo passaggio è essenziale per l'adesione del rivestimento e la protezione dalla corrosione a lungo termine.
• Verniciatura e rivestimento: La verniciatura a spruzzo, la verniciatura a polvere e i rivestimenti industriali specializzati proteggono i componenti finiti dalla corrosione e dal degrado ambientale. Il sistema di rivestimento viene selezionato in base all'ambiente di utilizzo: interno, esterno o esposizione chimica.

Le moderne strutture di fabbricazione integrano la lavorazione delle linee di travi CNC, consentendo il taglio, la foratura, la cappetta e l'intaglio di sezioni ad H, angoli e sezioni strutturali cave in un unico passaggio automatizzato, insieme alle linee angolari CNC per la produzione rapida di clip, fazzoletti e staffe. Questa integrazione riduce i tempi di gestione e migliora la precisione da parte a parte su grandi volumi di produzione.

Applicazioni industriali

I componenti delle strutture in acciaio per attrezzature generali sono indispensabili in un'ampia gamma di settori. Dentro impianti di produzione , costituiscono le strutture di supporto per sistemi di trasporto, linee di stampa e apparecchiature di assemblaggio robotizzato. Dentro generazione di energia – compresi gli impianti di energia termica, nucleare e rinnovabile – i telai in acciaio e le piattaforme di supporto sostengono turbine, generatori e sistemi di montaggio di pannelli solari. Le infrastrutture per l’energia eolica offshore, in particolare, dipendono da strutture in acciaio di tipo marino per supportare gruppi di turbine e apparecchiature di trasmissione sottoposti a gravi carichi ambientali.

Dentro attività petrolchimiche e di raffineria , i rack per tubi e le piattaforme per apparecchiature sono progettati per sostenere non solo il peso delle tubazioni e dei serbatoi di processo, ma anche le forze di dilatazione termica generate dai sistemi di fluidi ad alta temperatura. Dentro minerario e edile , i telai delle attrezzature pesanti per escavatori, frantoi e sistemi di trasporto devono resistere a impatti e abrasioni continui in ambienti esterni impegnativi.

Il industria automobilistica si affida a telai e alloggiamenti in acciaio di precisione per le apparecchiature della catena di montaggio di veicoli, dove la coerenza dimensionale influisce direttamente sulla qualità della produzione. In tutti questi settori, il requisito comune è lo stesso: componenti della struttura in acciaio che funzionino in modo affidabile nelle specifiche condizioni meccaniche, termiche e ambientali di ciascuna applicazione.

Come scegliere il giusto fornitore di componenti per strutture in acciaio

La selezione di un fornitore capace per componenti di strutture in acciaio per attrezzature generali implica la valutazione di diverse dimensioni di competenza produttiva e capacità di servizio.

• Capacità tecnica: Confermare che il fornitore utilizzi apparecchiature di taglio, formatura, saldatura e trattamento superficiale CNC adatte alla scala e alla complessità dei componenti. I fornitori che offrono servizi dalla progettazione alla fabbricazione riducono l'attrito di coordinamento e migliorano la precisione dimensionale.
• Certificazioni dei materiali: I componenti in acciaio per applicazioni in apparecchiature critiche dovrebbero essere prodotti con gradi certificati con rapporti di test di acciaieria tracciabili. Standard riconosciuti come ASTM A36, A572 e A992 forniscono una linea di base di qualità coerente.
• Sistemi di qualità: La certificazione ISO 9001 e la qualificazione di saldatura AWS D1.1 sono indicatori significativi del controllo del processo. I fornitori con capacità strutturate di test non distruttivi (test a ultrasuoni, ispezione con particelle magnetiche) possono verificare l'integrità della saldatura su giunti critici.
• Esperienza OEM e personalizzazione: I componenti della struttura in acciaio delle apparecchiature raramente sono articoli di catalogo standard. I fornitori con una comprovata esperienza di partnership OEM e fabbricazione personalizzata, inclusa la capacità di lavorare su modelli 3D e disegni tecnici, sono in una posizione migliore per fornire componenti che si integrino correttamente con i progetti delle vostre apparecchiature.
• Trattamento superficiale e imballaggio: Per i componenti destinati all'esportazione o allo stoccaggio a lungo termine, verificare che le specifiche di rivestimento, gli standard di imballaggio e la documentazione di spedizione del fornitore soddisfino i requisiti del progetto.

Quando si valuta il costo totale del progetto, considerare non solo il prezzo unitario, ma anche i tempi di consegna, la logistica di spedizione e la capacità del fornitore di supportare le iterazioni di progettazione. Un fornitore che combina capacità di fabbricazione con un supporto tecnico reattivo riduce il rischio totale del progetto, in particolare su componenti personalizzati o di primo articolo.
